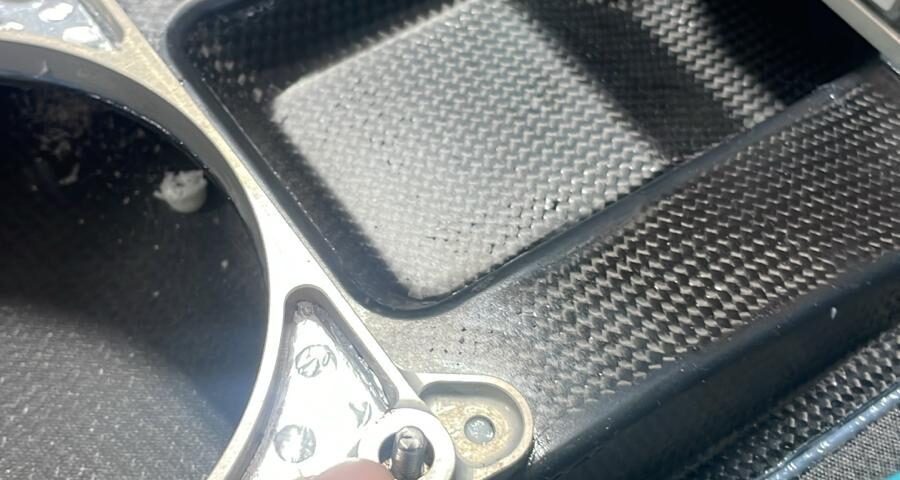

חלקי פחמן לרחפנים: מבנים קלים לחיסכון משקל ב-UAV

רחפנים וכלי טיס בלתי מאוישים (UAV) מיוצרים מחלקי carbon fiber כי כל גרם שחוסכים במבנה הופך ליותר מטען, יותר טווח ויותר זמן שהייה באוויר. יחס החוזק־למשקל של סיבי פחמן גבוה בהרבה מזה של מתכת, ולכן את המסגרות, הזרועות, הקורות והכנפיים מייצרים מקומפוזיט. במאמר הזה נסביר אילו חלקי רחפן מייצרים מפחמן, מתי פחמן עדיף על אלומיניום, ואיך נראה המסלול מהתכנון ועד חלק מוכן לטיסה.

למה רחפנים מיוצרים מסיבי פחמן?

במטוס וברחפן המשקל הוא האויב. ככל שהמבנה קל יותר, כך אפשר לשאת מצלמה כבדה יותר, סוללה גדולה יותר או מטען מועיל גדול יותר: או פשוט לטוס רחוק וזמן רב יותר. סיבי פחמן נותנים קשיחות וחוזק גבוהים במשקל נמוך מאוד, ולכן הם הבחירה הטבעית למבנה הנושא של רחפן.

אילו חלקי רחפן מיוצרים מחומרים מרוכבים?

כמעט כל חלק מבני ברחפן יכול להיות מקומפוזיט. אלה החלקים שאנחנו מייצרים הכי הרבה.

מסגרות, זרועות וקורות (frames, arms, booms)

המסגרת והזרועות נושאות את המנועים ואת המטען. בפחמן הן קלות וקשיחות, מה שמקטין רעידות ומשפר יציבות בטיסה.

קורות נושאות וכנפיים (spars, wing structures)

בכנפיים ובקורות הנושאות משתמשים לעיתים קרובות במבנה סנדוויץ׳ עם ליבת חלת דבש (honeycomb core): שתי שכבות פחמן דקות עם ליבה קלה ביניהן. כך מקבלים קשיחות גבוהה בכפיפה במשקל מינימלי.

מעטפות, מכסים ומשטחי מטען (housings, fairings, mounts)

מעטפות אווירודינמיות ומשטחי הרכבה למטען מיוצרים מקומפוזיט כדי לשמור על משקל נמוך ועל צורה מדויקת, וגם כדי לתת מראה מוגמר ואחיד.

פחמן או אלומיניום למבנה רחפן: מה עדיף?

למבנה רחפן שבו המשקל קריטי, סיבי פחמן מנצחים את האלומיניום כמעט תמיד: יחס חוזק־למשקל גבוה יותר, קשיחות גבוהה יותר ועמידות טובה יותר בעייפות. אלומיניום נשאר זול יותר וקל יותר לעיבוד, ולכן הוא מתאים לתושבות ולפרטי חיבור, לא למבנה הנושא. הטבלה הבאה מסכמת את ההבדל.

בפועל, רבים מהרחפנים משלבים את השניים: מבנה פחמן עם פרטי חיבור ותושבות מתכת. את חלקי המתכת המדויקים אנחנו מייצרים בעיבוד שבבי באותו מקום. להשוואה רחבה יותר בין סוגי הסיבים, ראו סיבי פחמן מול פיברגלס.

איך מייצרים חלק רחפן מקומפוזיט: מהתכנון ועד טיסה?

חלק רחפן מקומפוזיט עובר חמישה שלבים: תכנון תבנית, הנחת שכבות הפחמן (ליווח, Lay-up), הקשייה בלחץ ובחום, חיתוך ועיבוד מדויק של השפות והחורים, ולבסוף צביעה או clear coat: וחלק מוכן לטיסה. את הרצף המלא תיארנו במדריך הייצור מחומרים מרוכבים, ובפירוט שלב הליווח בתהליך הליווח של חלק קומפוזיט. את כלל היכולות ריכזנו בעמוד החומרים המרוכבים שלנו.

איך מתכננים חלק רחפן קומפוזיט לייצור נכון?

חלק קומפוזיט שתוכנן נכון לייצור יוצא חזק יותר, זול יותר ומהיר יותר לייצור. שווה לשים לב לעובי הדפנות, למיקום הברגות והתפסים, ולאזורי החיבור בין קומפוזיט למתכת. אנחנו לא רק מייצרים לפי שרטוט, אלא גם מייעצים על החומר, על שיטת הייצור ועל הפתרון ההנדסי הנכון. את פרטי החיבור והברגות המתכתיות אפשר לעבד בעיבוד שבבי מדויק.

ניסיון בתחום הביטחון והרחפנים בישראל

אנחנו עובדים עם חלק מיצרני הרחפנים והגופים הביטחוניים המובילים בישראל, בהם Airobotics, BlueBird Aero Systems, HevenDrones, Gadfin וFlying Production. עבודה בתחום הזה מחייבת שמירה על סודיות (NDA), ואנחנו לא חושפים פרטים על פרויקטים מסווגים. את היכולת הכללית אפשר לראות בעמוד הפרויקטים שלנו.

שאלות נפוצות

כמה משקל אפשר לחסוך במעבר לפחמן?

החיסכון תלוי בחלק ובתכנון, אבל מעבר ממתכת לקומפוזיט במבנה נושא חוסך לרוב משקל ניכר תוך שמירה על החוזק. כדאי לבחון כל חלק בנפרד.

כמה זמן לוקח לייצר חלק רחפן מקומפוזיט?

זמן האספקה תלוי במורכבות, בצורך בתבנית חדשה ובכמות. כי כל השלבים נעשים אצלנו, זמן האספקה לרוב קצר יותר מאשר עבודה מול כמה ספקים.

איך אתם שומרים על סודיות בפרויקטים ביטחוניים?

אנחנו עובדים תחת הסכמי סודיות (NDA) ולא חושפים פרטי לקוח או תוכן פרויקט. ריכוז רוב השלבים אצלנו גם מצמצם את מספר הגורמים שנחשפים למידע.

צריכים חלק רחפן קל וחזק?

אם אתם מפתחים רחפן או UAV וצריכים מבנה פחמן קל וחזק, אנחנו מלווים אתכם מהתכנון ועד חלק מוכן לטיסה. שלחו לנו את הקובץ והדרישות, ונחזור עם דרך פעולה ובקשת הצעת מחיר.
