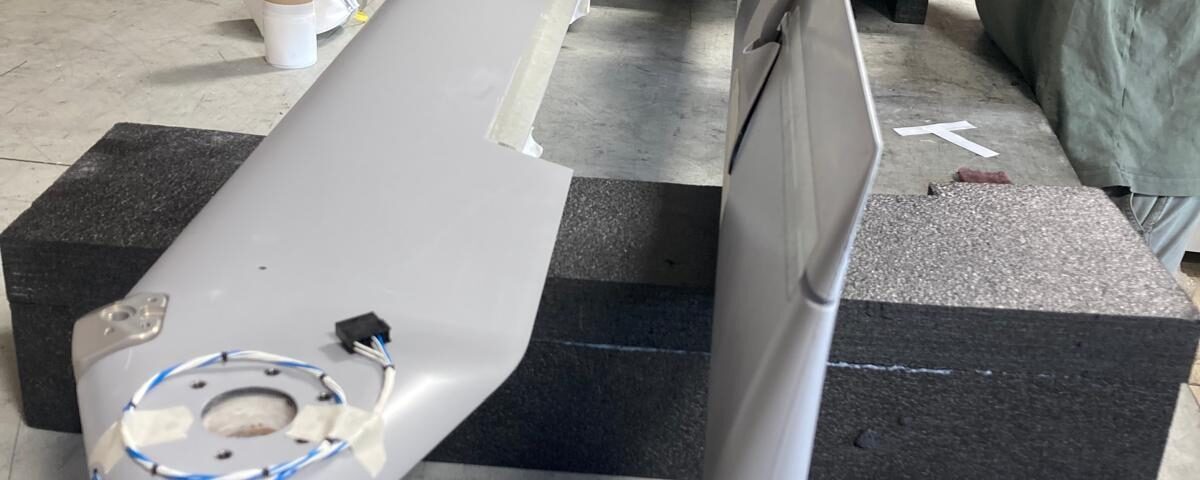

תהליך ליווח (Lay-up) של חומרים מרוכבים הוא רצף של שבעה שלבים: תכנון תבנית, הכנת חומר, הנחת שכבות, אטימת ואקום, הקשייה בלחץ ובחום, שחרור מהתבנית וחיתוך, ולבסוף צביעה וגימור עד חלק מוכן. כל שלב משפיע ישירות על החוזק, על הדיוק ועל המראה. במאמר נעבור על התהליך צעד אחר צעד, נשווה בין שיטות הליווח, ונסביר אילו פגמים נמנעים בעבודה נכונה. רקע רחב יותר על ייצור חומרים מרוכבים ועל יכולות הקומפוזיט שלנו זמין בנפרד.
איך נוצר חלק קומפוזיט, בקצרה?
חלק קומפוזיט נוצר כך: מתכננים ומייצרים תבנית, מניחים בתוכה שכבות סיב מכוונות, אוטמים בוואקום, מקשים את השרף בלחץ ובחום, משחררים את החלק וחותכים אותו לממדים, ואז מלטשים, צובעים ומגמרים עד חלק מוכן לשימוש. הרצף כולו, מהתבנית ועד החלק הצבוע, נעשה אצלנו.
מהם שבעת שלבי ליווח הקומפוזיט?
- תכנון וייצור תבנית (mold/tooling). צורת התבנית ואיכות פניה קובעות את צורת החלק ואת איכות הפנים שלו. תבנית מדויקת היא תנאי לחלק חוזר ואיכותי. אנחנו מתכננים ומייצרים אותה בבית.
- הכנת חומר (prepreg מול wet layup, חומר שחרור). מורחים חומר שחרור (release agent) על התבנית כדי שהחלק ישתחרר בקלות, ומכינים את הסיב: prepreg ספוג שרף מראש, או הספגה ידנית (wet layup).
- הנחת השכבות (layup). מניחים את שכבות הבד אחת על השנייה, ומכוונים את כיוון הסיבים (ply orientation) לכיוון העומסים הצפויים. סדר וכיוון השכבות הם מה שנותן לחלק את תכונותיו המכניות.
- אטימת ואקום (vacuum bagging). עוטפים את הליווח בשק ואקום ושואבים אוויר. הוואקום מצמיד את השכבות, מוציא אוויר כלוא ומבטיח יחס שרף-סיב נכון.
- הקשייה (curing): ואקום, לחץ, חום וזמן. מחממים את החלק בלחץ למשך זמן מוגדר. שילוב נכון של טמפרטורה, לחץ וזמן הוא שמקשה את השרף ונועל את הסיבים. הפרמטרים המדויקים נקבעים לפי החומר והחלק.
- שחרור וחיתוך / עיבוד (demold, trim, CNC). מוציאים את החלק מהתבנית, חותכים עודפים, קודחים חורים ומעבדים שפות מדויקות. את העיבוד המדויק עושים בעיבוד שבבי באותו מקום.
- צביעה וגימור עד חלק מוגמר. ליטוש, מילוי, פריימר וצביעה או clear coat שמשאיר את מרקם הסיב חשוף. התוצאה היא חלק צבוע ומוכן לשימוש, לא יצקת גולמית. ראו עוד על גימור וצביעת חלקי קומפוזיט.
איזו שיטת ליווח מתאימה לחלק שלי?
| שיטה | איכות | עלות | שימוש טיפוסי |
|---|---|---|---|
| hand layup (ידני) | טובה | נמוכה | אבות טיפוס, חלקים גדולים |
| prepreg | גבוהה ועקבית | גבוהה | חלקי תעופה ורחפנים |
| infusion (החדרת שרף) | גבוהה | בינונית | חלקים גדולים ואיכותיים |
שיטת הליווח נבחרת לפי שלוש דרישות של החלק: גודלו, האיכות הנדרשת והתקציב. הספגה ידנית מתאימה לאבות טיפוס, prepreg לחלקי תעופה ורחפנים שדורשים עקביות גבוהה, והחדרת שרף לחלקים גדולים ואיכותיים. הבחירה הנכונה משפיעה ישירות על החוזק, על המשקל ועל עלות החלק.
אילו פגמים נפוצים בחלקי קומפוזיט ואיך נמנעים מהם?
שלושה פגמים עיקריים מאיימים על חלק קומפוזיט: חללי אוויר (voids) מאוויר כלוא, היפרדות שכבות (delamination) מהדבקה לקויה, ואזורים עתירי שרף מהספגה לא אחידה. אטימת ואקום נכונה, חומר באיכות טובה ושליטה בפרמטרי ההקשייה מונעים את רובם. בדיקה לאחר הייצור, כולל מדידה ממדית, מאמתת שהחלק עומד בדרישות.
שאלות נפוצות
כמה זמן לוקחת ההקשייה?
זמן ההקשייה תלוי בחומר, בעובי החלק ובשיטה, ונע בין שעות בודדות למחזור ארוך יותר. הזמן הזה משפיע ישירות על לוח הזמנים והעלות.
אתם מייצרים גם את התבנית?
כן. תכנון וייצור התבנית הם חלק מהתהליך אצלנו, וזה מאפשר לנו לשלוט באיכות ובלוח הזמנים מהשלב הראשון.
אילו טולרנסים אפשר להחזיק בחלק קומפוזיט?
את הממדים המדויקים מקבלים בעיבוד שבבי לאחר ההקשייה, ואז בודקים אותם במדידה. הטולרנס תלוי בגיאומטריה ובדרישה.
רוצים לייצר חלק קומפוזיט?
אנחנו מבצעים את כל התהליך, מהתבנית ועד החלק הצבוע, באותו מקום. שלחו לנו את הקובץ והדרישות, ונלווה את החלק שלכם מההתחלה ועד הסוף. בקשת הצעת מחיר.
