מתי נדרשת הנדסה לאחור?
הנדסה לאחור (Reverse Engineering) היא תהליך שבו חלק פיזי קיים עובר מדידה, סריקה ותיעוד, ולאחר מכן ממוחשב כמודל תלת-ממדי (CAD). הצורך בכך מתעורר בכמה תרחישים נפוצים: אין תיעוד טכני לחלק ישן, יצרן המקור אינו זמין, נדרש שיפור גאומטרי מבוקר, או שצריך לשחזר חלק שיצא מייצור.
כלי המדידה: CMM לעומת סריקה תלת-ממדית
שתי הטכנולוגיות העיקריות לרכישת נתוני גאומטריה של חלק הן:
- CMM (Coordinate Measuring Machine): מכונת מדידה קואורדינטית שמגעה במחט מדידה על נקודות ספציפיות. מדויק מאוד, אך מדידה לנקודות בודדות ולא לפני שטח מלאים.

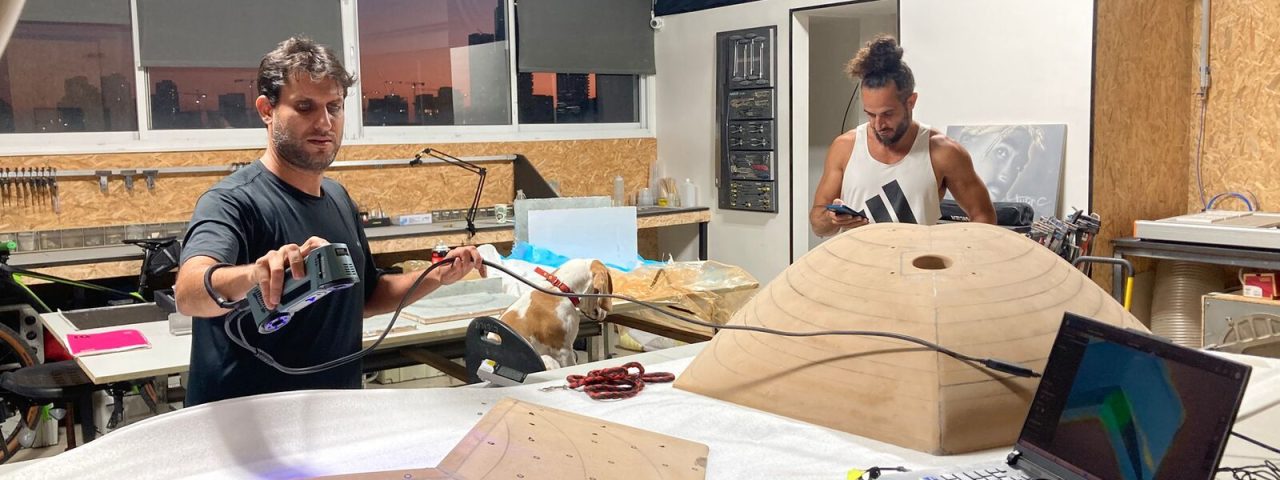

- סריקה תלת-ממדית (3D Scanning): לייזר מבני-אור (Structured Light) או Time-of-Flight לוכדים צפיפות גבוהה של נקודות (Point Cloud) ומכסים את כל פני השטח. מהיר יותר, מתאים לצורות אורגניות ומורכבות.
בפועל, שתי השיטות משלימות זו את זו: CMM לאימות מידות קריטיות (קוטר, מרווח, מידות מוגדרות), וסריקה תלת-ממדית לתיעוד כולל של פני השטח והגאומטריה הכללית.
התהליך: מחלק לקובץ CAD
תהליך הנדסה לאחור סטנדרטי כולל את השלבים הבאים:
- שלב 1: הכנת החלק: ניקוי, סימון נקודות ייחוס, ולעתים ציפוי מט לשיפור תוצאות הסריקה
- שלב 2: סריקה/מדידה: לכידת Point Cloud או מדידות CMM
- שלב 3: עיבוד הנתונים: סינון רעשים, יישור מרובה-סריקות (Registration), ויצירת Mesh מאוחד
- שלב 4: מידול CAD: התאמה של גאומטריות פרמטריות (פנים, גלילים, ספירות) על ה-Mesh
- שלב 5: אימות: השוואה בין המודל הסופי לנתוני הסריקה עם מפת סטיות (Deviation Map)
בקרת איכות: הנדסה לאחור ככלי QC
בקרת איכות (Quality Control) היא יישום נוסף ומרכזי של הסריקה התלת-ממדית. במקום להשוות חלק לתכנון "מן הסתם", אפשר לסרוק חלק מיוצר ולהשוות אותו ישירות לקובץ ה-CAD המקורי ולקבל מפת סטיות ויזואלית (Color Map). כך מזהים:
- סטיות גאומטריות בתהליך הייצור (עיוות, כיווץ, שחיקת כלי עבודה)
- אי-עמידה בסבילויות הנדרשות (GD&T)
- שינויים זוחלים לאורך ייצור סדרתי
יישומים בשדה
בתעשיית הביטחון: שחזור חלקים לציוד ותיק שאין לו תיעוד טכני. בתעופה: אימות שחלקים מורכבים (כגון מכלולים) עומדים בגאומטריית העיצוב. ברחפנים מסחריים: בקרת איכות על מוטות, מסגרות ורכיבים מתוצרת סדרתית.
סיכום
הנדסה לאחור וסריקה תלת-ממדית הן כלים חיוניים בארגז הכלים של כל מפעל ייצור מתקדם. בא.נ.י אנו מציעים שירות מלא: מסריקה ועד קובץ CAD מוכן לייצור, עם דוח השוואה מול המודל.
