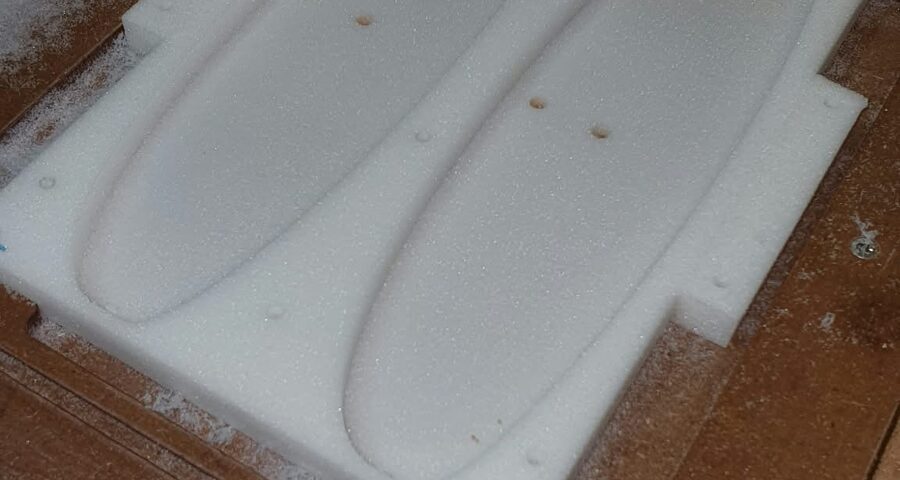

עיבוד שבבי 5 צירים מאפשר לעבד גיאומטריה מורכבת בפחות קיבועים (setups), עם גימור טוב יותר ופחות שגיאות הצטברות, כי הכלי מגיע לחלק מכל זווית בלי לפרק ולמקם אותו מחדש. עיבוד 3 צירים מספיק לחלקים פריזמטיים פשוטים, אך מתקשה בצורות מורכבות וב-undercuts. במאמר הזה נסביר איך הצירים עובדים, מה 5 צירים באמת קונה לכם, מתי 3 צירים מספיקים, ולמה זה חשוב במיוחד לחלקי תעופה, רחפנים, טיטניום וקומפוזיט.
מה ההבדל בין עיבוד שבבי 3 צירים ל-5 צירים?
במכונת 3 צירים הכלי נע בשלושה כיוונים (X/Y/Z) ומגיע בעיקר מלמעלה. במכונת 5 צירים מתווספות שתי תנועות הטיה וסיבוב, כך שאפשר לגשת לחלק מזוויות רבות בלי לפרק ולמקם אותו מחדש. התוצאה: גיאומטריה מורכבת בפחות קיבועים, גימור טוב יותר, גישה ל-undercuts, ופחות שגיאות הצטברות בין קיבועים. ההקשר הרחב נמצא במדריך לעיבוד שבבי.
איך הצירים עובדים בפועל?
3 צירים הם תנועה לאורך X, Y ו-Z. הציר הרביעי מוסיף סיבוב סביב אחד מהם, ומאפשר לעבד כמה פאות. הציר החמישי מוסיף הטיה. חשוב להבחין בין 3+2 (החלק מוטה לזווית קבועה ואז מעובד ב-3 צירים) לבין 5 צירים סימולטני (כל חמשת הצירים נעים יחד), שמאפשר לעבד משטחים אורגניים מורכבים בתנועה רציפה.
מה 5 צירים באמת קונה לכם?
היתרונות המעשיים של 5 צירים:
- פחות קיבועים, ולכן פחות שגיאת הצטברות וזמן הכנה קצר יותר.
- גישה ל-undercuts ולמשטחים מורכבים שמכונת 3 צירים לא מגיעה אליהם.
- גימור טוב יותר, כי אפשר לשמור על זווית כלי אופטימלית למשטח.
- דיוק גבוה יותר בחלקים מורכבים, כי פחות מיקומים מחדש פירושו פחות מקורות שגיאה.
- זמן אספקה קצר יותר בחלקים מורכבים, כי כל העיבוד נעשה בקיבוע אחד או שניים.
בקצרה: עיבוד שבבי 5 צירים מטה ומסובב את החלק כך שהכלי ניגש אליו מכל כיוון בקיבוע אחד או שניים, במקום שישה עד שמונה מיקומים נפרדים במכונת 3 צירים. כל מיקום מחדש שנחסך הוא מקור שגיאה שנמחק, ולכן בחלקי תעופה וטיטניום מורכבים זה מה שמפריד בין חלק תקין לחלק שנפסל.
טבלת השוואה: 3 צירים מול 5 צירים
| קריטריון | 3 צירים | 5 צירים |
|---|---|---|
| מספר קיבועים | רבים בחלק מורכב | מעטים |
| גיאומטריה מורכבת | מוגבלת | מצוינת |
| גישה ל-undercuts | לא | כן |
| שגיאת הצטברות | גבוהה יותר | נמוכה יותר |
| עלות | נמוכה יותר | גבוהה יותר |
| שימוש טיפוסי | חלקים פריזמטיים פשוטים | מבני תעופה, צורות מורכבות |
מתי 3 צירים מספיקים?
לא כל חלק צריך 5 צירים. חלקים פריזמטיים פשוטים, לוחות, תושבות וחלקים שמעובדים מפאה אחת או שתיים, יוצאים מצוין ב-3 צירים, בעלות נמוכה יותר. אין טעם לשלם על 5 צירים כשהחלק לא דורש זאת. הגישה ההנדסית שלנו היא להתאים את התהליך לחלק, לא להפך: וכך גם בבחירה בין הדפסת תלת-ממד לעיבוד שבבי.
למה 5 צירים קריטי לטיטניום ולחומרים מרוכבים?
5 צירים בולט במיוחד בחלקים מורכבים מtitanium ומחומרים מרוכבים, שם הגישה הנכונה מכל זווית והפחתת הקיבועים קריטיות לדיוק ולגימור. בtitanium, שמתחמם וזז בקלות, כל מיקום מחדש מוסיף סיכון לסטייה: ולכן עיבוד בקיבוע אחד או שניים בזכות 5 צירים שומר על הדיוק. השילוב של 5 צירים עם עיבוד שבבי טיטניום וקומפוזיט אצלנו הוא המבדל שלנו; ראו גם את עמוד החומרים המרוכבים ועמוד העיבוד השבבי שלנו.
שאלות נפוצות
האם עיבוד 5 צירים מדויק יותר?
בחלקים מורכבים, כן, בעיקר כי פחות קיבועים פירושו פחות שגיאת הצטברות. בחלק פשוט שמעובד מפאה אחת, ההבדל בדיוק קטן.
האם 5 צירים יקר יותר?
שעת מכונה של 5 צירים יקרה יותר, אבל לעיתים החלק יוצא בסך הכול זול יותר כי חוסכים קיבועים וזמן הכנה. תלוי בחלק. ראו טולרנסים בעיבוד שבבי.
איך אדע אם החלק שלי צריך 5 צירים?
אם יש לחלק משטחים מורכבים, undercuts או דרישת דיוק גבוהה בין פאות, סביר ש-5 צירים יתאים. שלחו לנו את הקובץ ונמליץ על התהליך הנכון.
